产品简介
ZY立式辊磨机是成熟的立磨技术、国外成功经验和我公司技术创新升级结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体，可广泛应用于水泥、电力、冶金、化工、非金属矿等行业，广泛应用于非金属矿、煤粉和矿渣三大领域。

工作原理

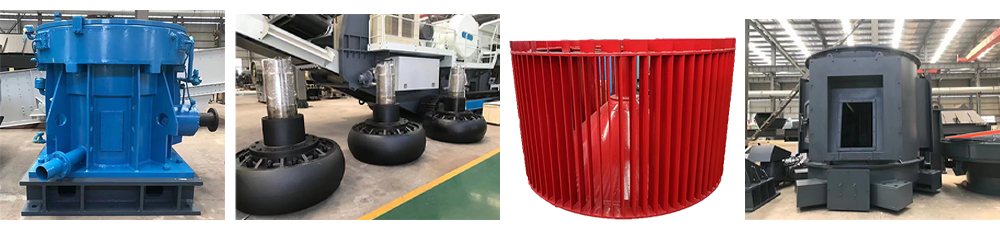

ZY系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。工作时，物料从下料口落在磨盘中间，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。


产品卖点
1. 系统采用一体化设计，布局紧凑:集破碎、干燥、粉磨、分级和输送于一体，布局紧凑，占地面积小；主攻非金属矿、煤粉和矿渣三大领域，工艺成熟，既可适用于生料和熟料的磨制，也可作为预粉磨设备使后续磨机大幅度增产节能。
2. 降本、降耗，提高经济效益: 采用料床粉磨原理，磨辊在磨盘上直接碾压、揉搓、碾磨物料，减少能耗；系统可添加热风，热风与物料直接接触，烘干效率提高，无需单独配置烘干设备；安装有限位装置，避免磨辊与磨盘直接接触，减少磨损；采用轮胎型磨辊套，辊套可反面使用，使用寿命延长一倍。
3. 研磨效率与选粉精度与传统磨机相比均大幅提高: 通过液压增压的方式可以增大碾磨力的大小，从而增大产量，提高磨粉效率；选粉机分别采用笼式选粉机和锥形转子选粉机，选粉精度高，满足不同客户现场需求。
4.系统环保可靠，粉尘与噪音污染小: 整机在密封且负压下工作，无粉尘外溢；具有限位装置，避免破坏性冲击和振动噪音；传动系统采用行星齿轮减速机，噪音低。

产品参数

立式矿磨（非金属矿、金属矿、水泥生料等）规格、技术参数表

ZY型煤粉立式磨（中速磨煤机）参数（煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业）

注：原煤哈氏可磨性系数HGI：55～70

ZY立式矿渣磨（矿渣、水渣、炉渣、钢渣等）规格、技术参数表

注：矿渣易磨性（Bond）指数≤25kWh/t;钢渣易磨性（Bond）指数≤30kWh/t，产量下降约30-40%
